捕屑器由本體、濾筒和相應的閥門與變徑法蘭等構成。如下圖：

（圖1）

捕屑器安裝在地面流程高壓管匯與采氣井口之間，井筒流體反出地面后，首先進入到濾筒內部，通過捕屑器的內置濾筒攔截流體中所夾雜的碎屑，巖屑，射孔殘?jiān)裙滔辔镔|(zhì)，經過濾筒過濾后的流體通過濾孔再?gòu)膫?cè)面流出。固相物質被濾筒擋在其內部，這樣從而實現固體和流體的分離，避免固相物質大量進入后續流程，有效防止地面流程的堵塞以及節流閥磨損過大使壽命變短。捕屑器的工作原理如（圖1）所示。

1.2.1單筒捕屑器

(1)當在正常的測試作業中，井筒內未出現固相物質時，流程主要經過主管線通道；此時的流程走向以為閥門的開閉狀態為：流體從入口進入→通過閥2→主管線通道→出口流出；此時閥1和閥3保持關閉狀態。

(2)當發現井筒內有固相物質隨著流體一起流出時，此時需要將流程改變，由經過主管線通道改為經過捕屑器本體，通過捕屑器中的濾筒將固相物質過濾。此時的流程為：流體從入口進入→（閥2關閉）通過閥1（沖洗口有一常閉閥門，在沖洗時打開）→流體經過捕屑器本體過濾→通過閥3（排屑口有一常閉閥門，在沖洗時打開）→出口流出；此時閥2和沖洗口，排屑口處的閥門均為關閉狀態。

(3)當作業過程中判斷捕屑器中的固相物質接近裝滿時，需要及時的清理濾筒，進行沖洗。此時的流程為：

    ①關閉閥1，閥2，閥3。

    ②緩慢打開排屑口處的閥門緩慢泄壓，泄壓時注意防護以及不要靠近出口，觀察出口情況，確保泄壓正常，完全。

    ③泄壓完畢后打開沖洗口處的閥門，用水泵沖洗，直至流出液體清澈，無明顯固相物質。

    ④關閉沖洗口的閥門以及排屑口的閥門，沖洗完成。

    ⑤打開閥1，等流體充滿捕屑器打開閥3，捕屑器進入工作狀態，許循環復。

1.2.2雙筒捕屑器

(1)當在正常的測試作業中，井筒內未出現固相物質時，流程主要經過主管線通道；此時的流程走向以為閥門的開閉狀態為：流體從入口進入→通過閥3→主管線通道→出口流出；此時閥1和閥2，閥4和閥5，閥6和閥7保持關閉狀態。

(2)當發現井筒內有固相物質隨著流體一起流出時，此時需要將流程改變，由經過主管線通道改為經過捕屑器本體，通過捕屑器中的濾筒將固相物質過濾。此時的流程為：流體從入口進入→通過閥1（沖洗口有一常閉閥門，在沖洗時打開）→流體經過捕屑器本體過濾→通過閥4→出口流出；此時閥2，閥5，閥6和閥7以及沖洗口處連接的閥門為關閉狀態。

(2)當作業過程中判斷捕屑器中的固相物質接近裝滿時，需要及時的清理濾筒，進行沖洗。此時的流程為：

    ①關閉閥1，閥4；所有閥現在全為關閉狀態

    ②打開閥2和閥5，將捕屑器流程切換到備用路線

    ③緩慢打開閥7緩慢泄壓，泄壓時注意防護以及不要靠近出口，觀察出口情況，確保泄壓正常，完全。

    ④泄壓完畢后打開沖洗口處的閥門，用水泵沖洗，直至流出液體清澈，無明顯固相物質。

    ⑤關閉沖洗口的閥門以及閥7，沖洗完成。

當雙筒捕屑器需要沖洗時，只需要將流程切換到備用通道，將需要清洗的管路清洗結束后關閉閥門，下次需要清洗時重復上述步驟即可。

捕屑器的結構質量

捕屑器本體主要由筒體、濾管、相應的閥門和變徑法蘭組成（圖1）

進出口連接形式：?jiǎn)瓮膊缎计鳌M(jìn)出口均為3”FIG 1502的由壬連接

雙筒捕屑器—進口為3”FIG 1502的由壬連接，出口為2”FIG 1502的由壬連接

單筒捕屑器

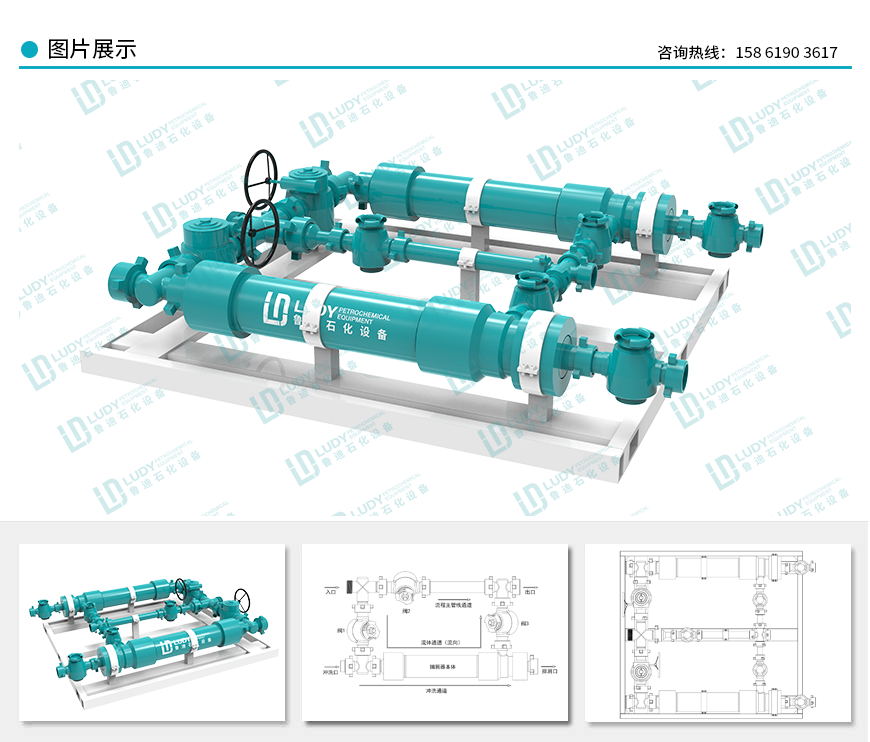

雙筒捕屑器
